1、用途

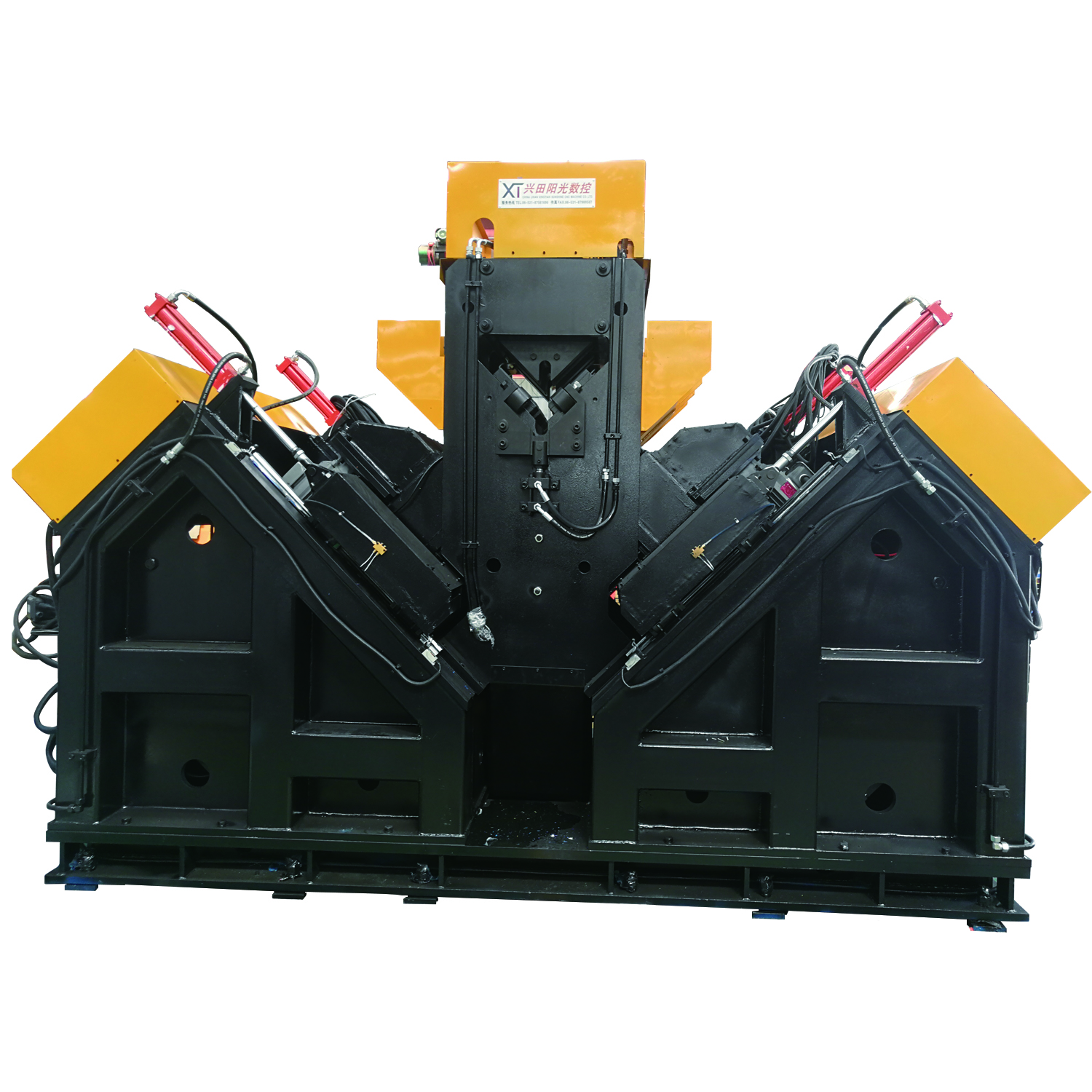

本高速鉆孔生產線是我公司最新開發研制的用于角鋼鉆孔的專用設備。本機采用數控系統控制，整機結構緊湊，大大的提高了生產效率。

2、結構概述

本高速鉆孔生產線由數控系統、鉆孔系統、液壓系統、氣動系統、冷卻潤滑系統、打字單元、送進機構、上料機構、壓料機構等部分組成。

3、特點

（1）采用數控技術，伺服電機送進，定位準確，效率高，工件精度穩定；

（2）數控系統具有實時監測功能、故障自我診斷功能和異常報警功能，異常時會自動停止；

（3）關鍵的液、氣、電元件全部進口；

（4）計算機為中文/英文界面，操作簡易，可顯示工件圖形；

（5）打印、鉆孔均自動進行，成品采用氣動翻轉下料，大大減輕工人勞動強度；噪音低;使用壽命長.

（6）可通過數控系統直接調取計算機編輯的加工程序進行加工；

（7）具有高速鉆孔功能，鉆孔主軸最高轉速可達3500r/min；

（8）具有兩套共六個獨立的主軸，呈90°布置于主機機架上，由伺服電機驅動，可在工件的任意位置進行鉆孔；

（9）鉆孔采用淺孔鉆鉆頭，加工面光潔度高，孔徑尺寸準確，工作效率高。
